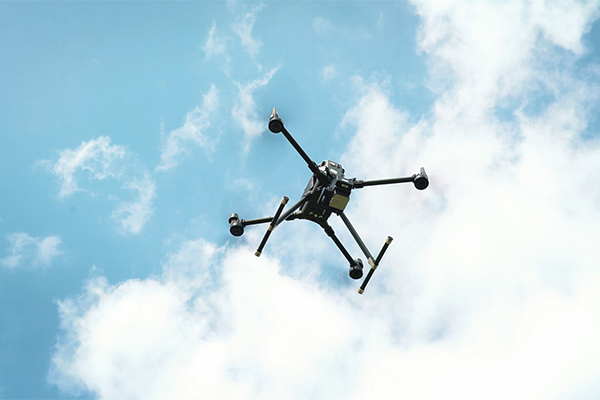

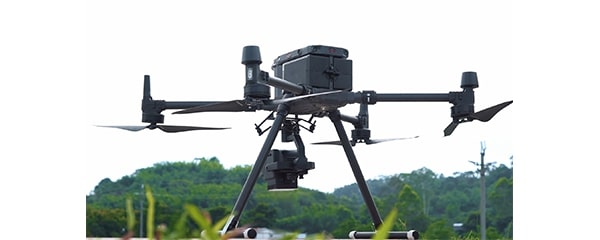

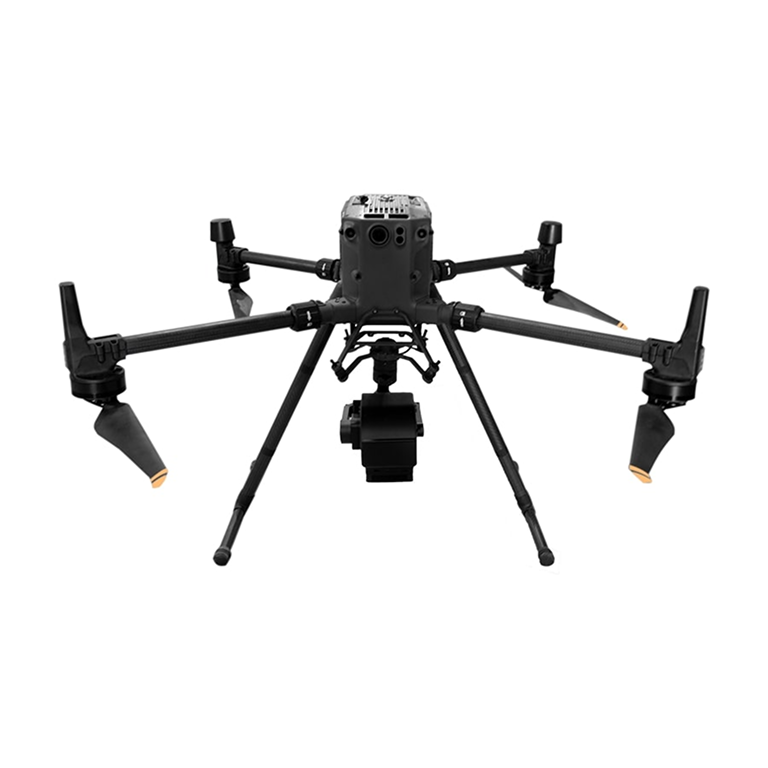

Гиперспектральная лидарная измерительная система БПЛА FS60-UCR представляет собой многофункциональное оборудование для обнаружения БПЛА, которое объединяет лидарные и гиперспектральные изображения для получения данных лидарных и гиперспектральных изображений. Основные функции включают в себя: гиперспектральную визуализацию, многопоточный лидар со спектральным диапазоном 400 ~ 1000 нм и дальностью до 300 м, сверхчеткую камеру предварительного просмотра, встроенную систему управления хостом, высокоточную инерциальную навигацию и твердотельную систему. хранилище, подходит для различных дронов.
Технические характеристики:
| Модель продукта | FS60-UCR |
| Спектральный метод | спектроскопия на пропускающей решетке |
| Спектральный диапазон | 400-1000 нм |
| Спектральный диапазон | 1200 |
| Спектральное разрешение | 2,5 нм |
| ширина щели | 25ум |
| Спектральная эффективность | >60% |
| рассеянный свет | <0,5% |
| количество пространственных пикселей | 1920 |
| Размер пикселя | 5,86 мкм*5,86 мкм |
| Скорость изображения | Полный диапазон 128 Гц |
| детектор | КМОП |
| SNR (пик) | 600/1 |
| Выходной интерфейс камеры | USB |
| Интерфейс объектива камеры | C-крепление |
| Встроенный встроенный блок сбора и обработки данных | Встроенный процессор 512GSSD. |
| Метод отвода тепла | Внутреннее воздушное охлаждение |
| Размер спектральной камеры | 155*95*119 мм (длина*ширина*высота) |
| приложение | Калибровочная пластина отражения |
| Спектральное фокусное расстояние объектива камеры | 25 мм |
| Поле зрения объектива спектральной камеры | более 25° |
| Точность измерения лидарной системы | 5 см |
| Измерение дальности лидара | 300 м |
| Поле зрения сканирования LiDAR | 40,3°(по вертикали)*360°(по горизонтали) |
| Частота точки LiDAR | 640 000 точек/секунду (одиночное эхо) 1,28 миллиона точек/секунду (двойное эхо) 1,92 миллиона точек/секунду (три эхо) |
| Пиксель встроенной камеры лидара | 26 миллионов (6252*4168) |
| Фокусное расстояние линзы лидара | 16 мм |
| летающая платформа | DJI M350RTK/M300RTK |
| Размер самолета | В разложенном состоянии, без лопастей: длина*ширина*высота 810*670*430 мм. В сложенном виде, включая лопасти: длина*ширина*высота 430*420*430 мм. |
| вес самолета | Пустая машина без аккумулятора: около 3,77 кг, пустая машина с аккумулятором: около 6,47 кг. |
| максимальная взлетная масса самолета | 9,2 кг |
| Самая высокая скорость подъема полета | 6 м/с |
| максимальная скорость горизонтального полета самолета | 23 м/с |
| самое продолжительное время полета | 55 минут (в безветренную погоду и без нагрузки летите вперед со скоростью около 8 метров в секунду до оставшегося заряда батареи 0%). Измерения приведены только для справки. Фактическое время использования может варьироваться в зависимости от режима полета, аксессуаров и окружающей среды. и изменить ситуацию) |
| Режим работы | Простота в эксплуатации, не требуется профессиональный оператор дрона, возможно управление одним человеком |
| Метод наблюдения | Наблюдение в режиме реального времени за местами отбора проб с самолетов, гиперспектральными изображениями и спектральными данными через наземные станции, функции |
| Метод коррекции | Радиометрическая коррекция, коррекция отражательной способности и коррекция площади поддерживают пакетную обработку. |
| Формат данных | Совместим с форматом sp, форматом hdr, форматом scp. |
| прикладное программное обеспечение | БПЛА FigSPEC, программное обеспечение-головоломка FigSPEC Mage, прикладное программное обеспечение FigSPEC Studion, программное обеспечение для анализа изображений |
Комплекст поставки:
- 1 шт. — Гиперспектральная лидарная измерительная система БПЛА FS60-UCR;
- 1 шт. — ПО для ПК (загрузка с официального сайта);
- 1 шт. — Руководство по эксплуатации на русском языке (USB-флешка);
- 1 шт. — Сертификат производителя (CHNSpec).
Посмотреть видео l (Обзор на гиперспектральная лидарная измерительная система БПЛА FS60-UCR)
