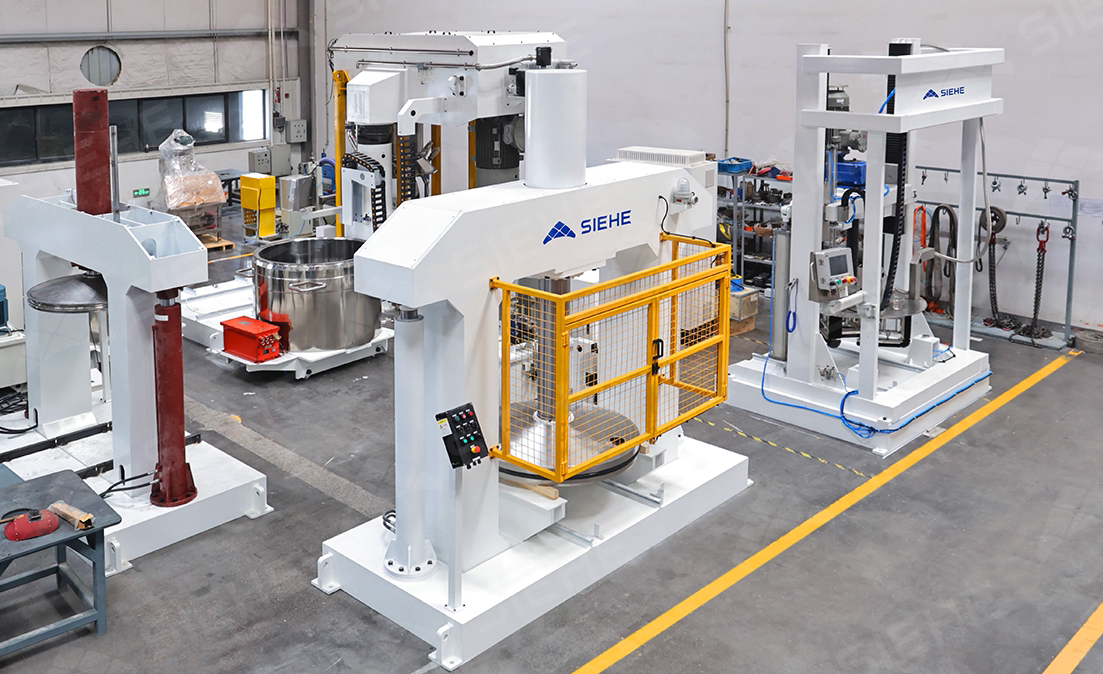

Производственная линия SIEHE предназначена для изготовления шпатлевки и других высоковязких пастообразных материалов.
Оборудование из которого состоит линия, обеспечивает последовательное выполнение основных технологических операций:
- Смешивание компонентов;
- Высокоскоростное диспергирование;
- Вакуумирование;
- Перемещение готового продукта;
- Выгрузку под давлением;
- Дозированную фасовку;
- Укупорку тары.

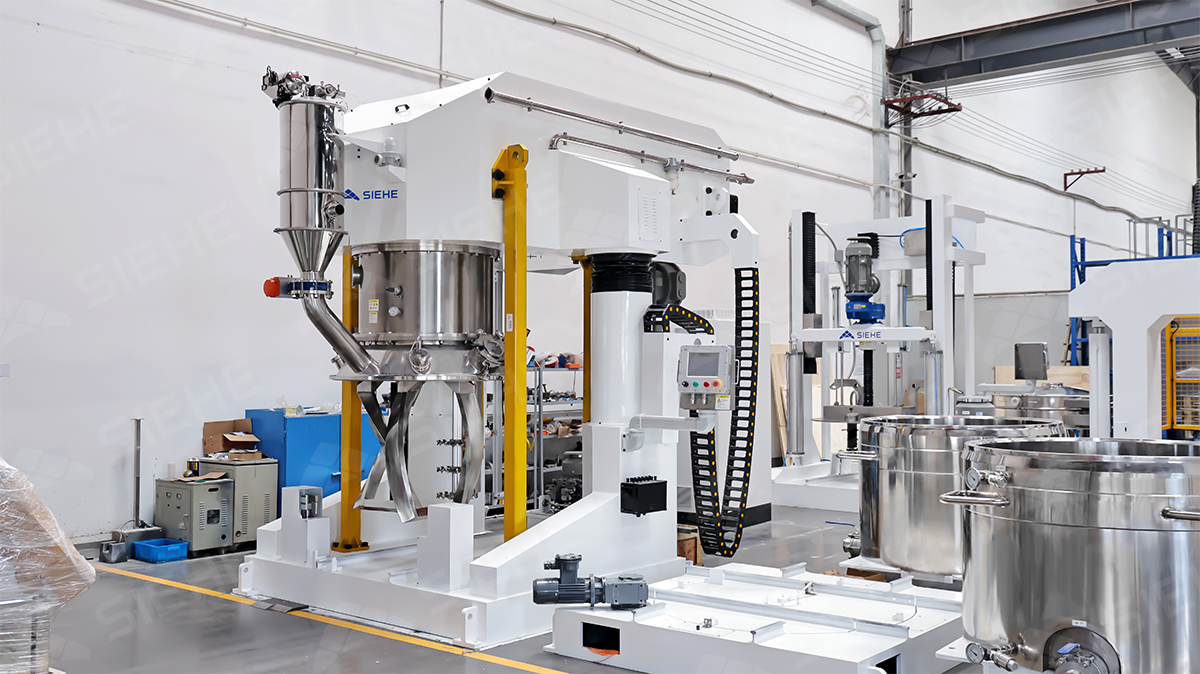

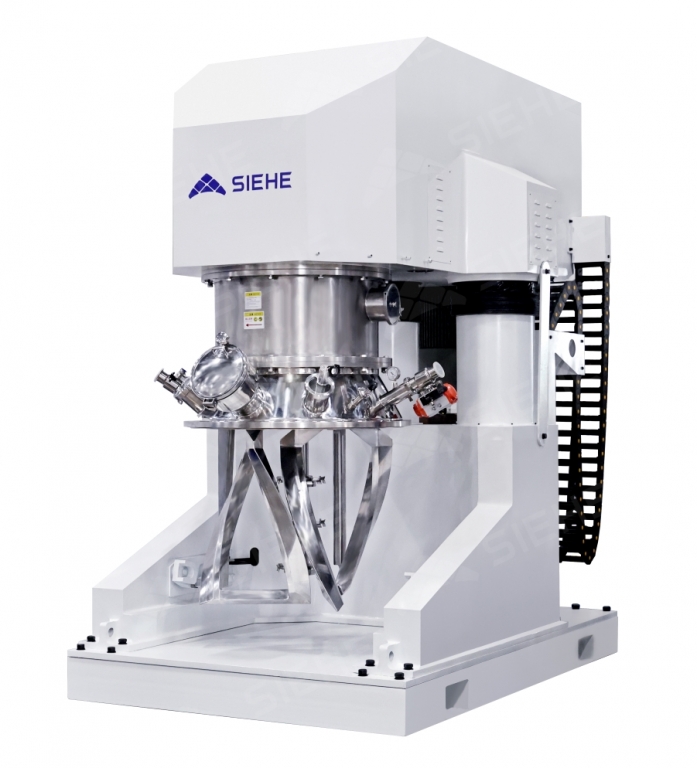

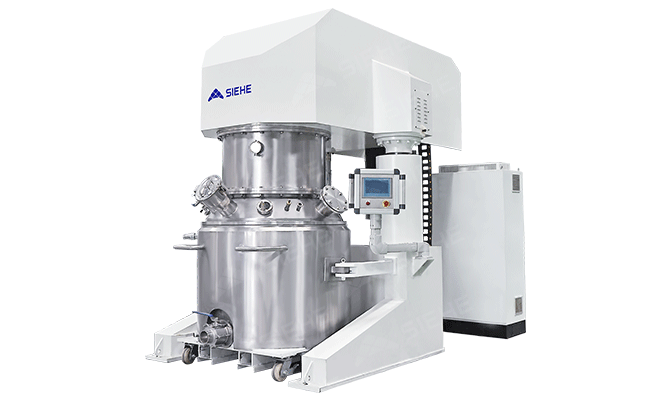

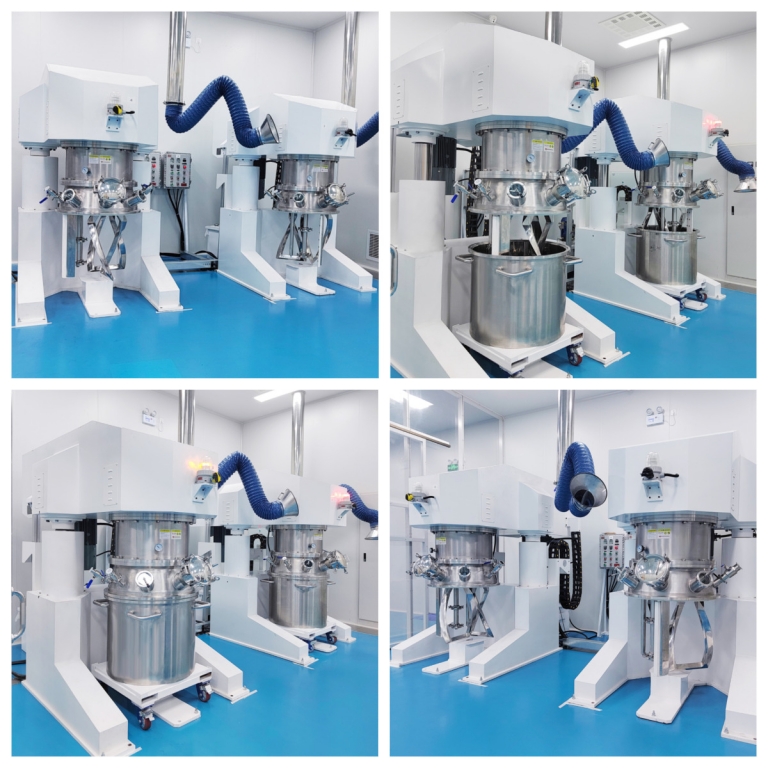

Основным элементом линии является планетарный смеситель SXJB-800 с максимальным рабочим объемом 800 литров. Оборудование оснащено двумя смесительными валами с винтовыми лопастями, двумя высокоскоростными диспергирующими фрезами и независимым скребковым устройством. Такая конфигурация обеспечивает интенсивную обработку вязкого продукта, равномерное распределение компонентов и удаление материала со стенок подкатной дежи.
Смесительные валы работают по планетарному принципу: вращаются вокруг собственной оси и одновременно перемещаются по внутреннему объему дежи. Скорость вращения регулируется преобразователем частоты. Зазор между лопастями, а также между лопастями и стенками дежи составляет 6 ± 2 мм. Лопасти имеют закругленные края и отполированы до шероховатости Ra ≤ 0,4, что облегчает очистку оборудования после завершения производственного цикла.

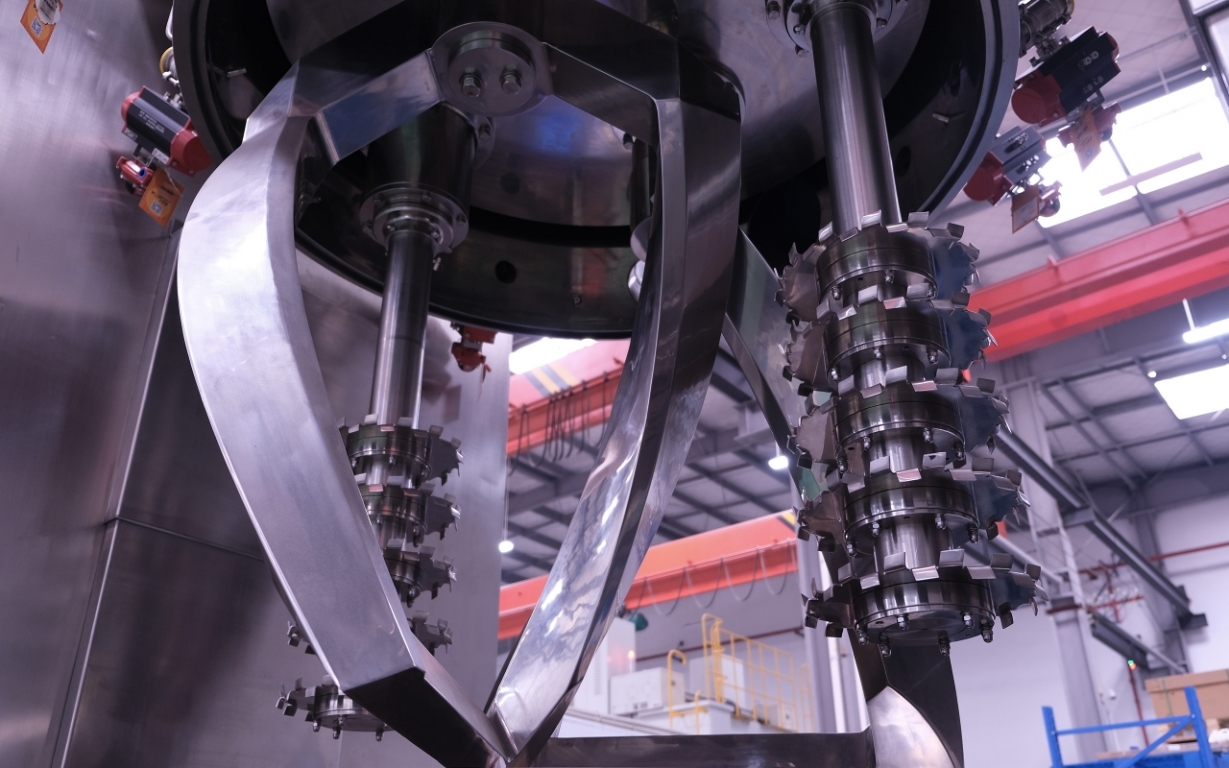

Для разрушения агломератов и равномерного распределения компонентов в составе продукта применяются две регулируемые диспергирующие фрезы с зубчатым краем. Верхняя и нижняя фрезы являются съемными. Их крепление выполнено с использованием разжимной втулки, которая повышает надежность соединения и снижает риск отсоединения рабочего элемента при обработке высоковязких материалов.
Независимый скребок из PTFE плотно прилегает к внутренней стенке дежи под действием сопротивления обрабатываемого материала. Скребок предотвращает образование застойных зон, способствует равномерному перемешиванию продукта и улучшает теплообмен между материалом и стенкой дежи.
Смешивание может выполняться под вакуумом. Пластинчато-роторный вакуумный насос мощностью 5 кВт обеспечивает удаление воздуха из продукта и сокращает количество пузырьков в готовой шпатлевке. Насос установлен в задней части смесителя, оснащен пылевым фильтром и поставляется с необходимыми трубопроводными соединениями.
Температура продукта контролируется верхним термодатчиком, который вращается вместе с планетарным механизмом и непосредственно контактирует с обрабатываемой массой. Защитная втулка датчика изготовлена из нержавеющей стали SUS316. Подкатная дежа имеет рубашку для подачи теплоносителя и рассчитана на работу при температуре от 5 до 150 °C.

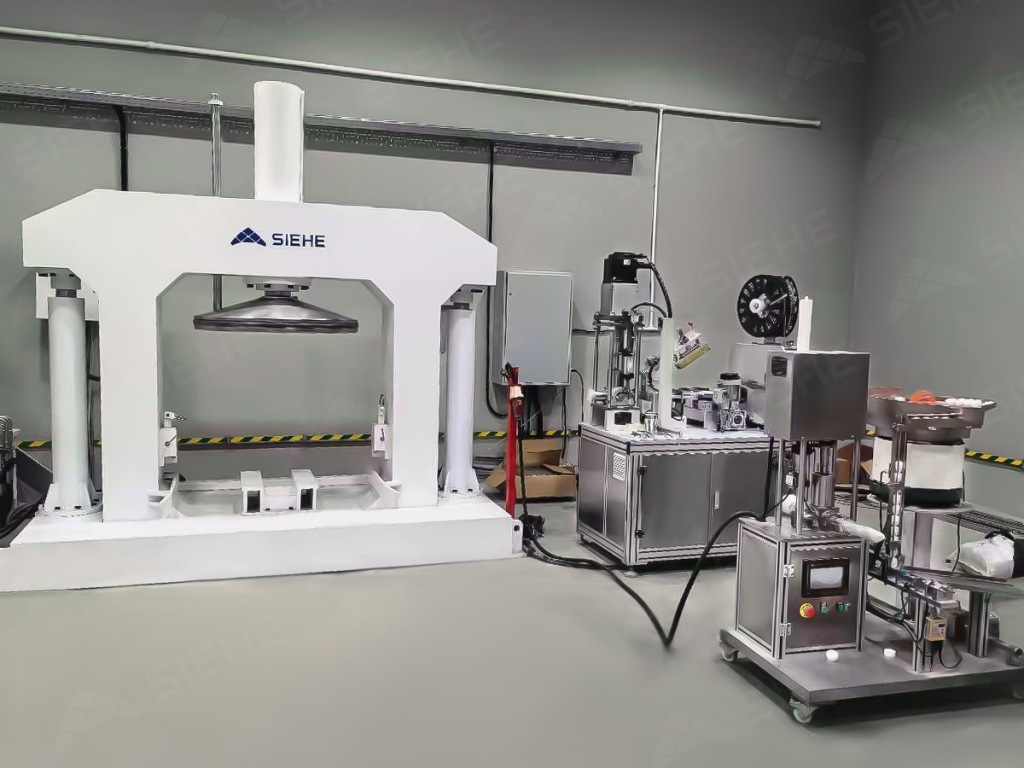

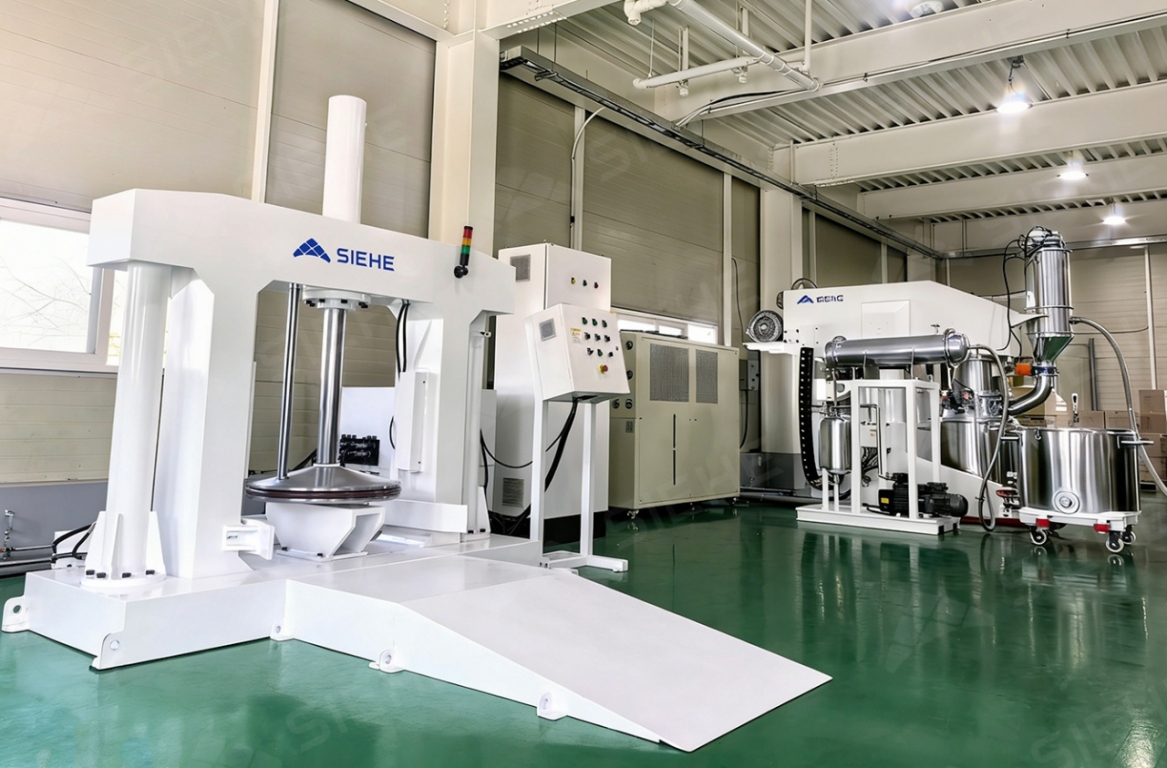

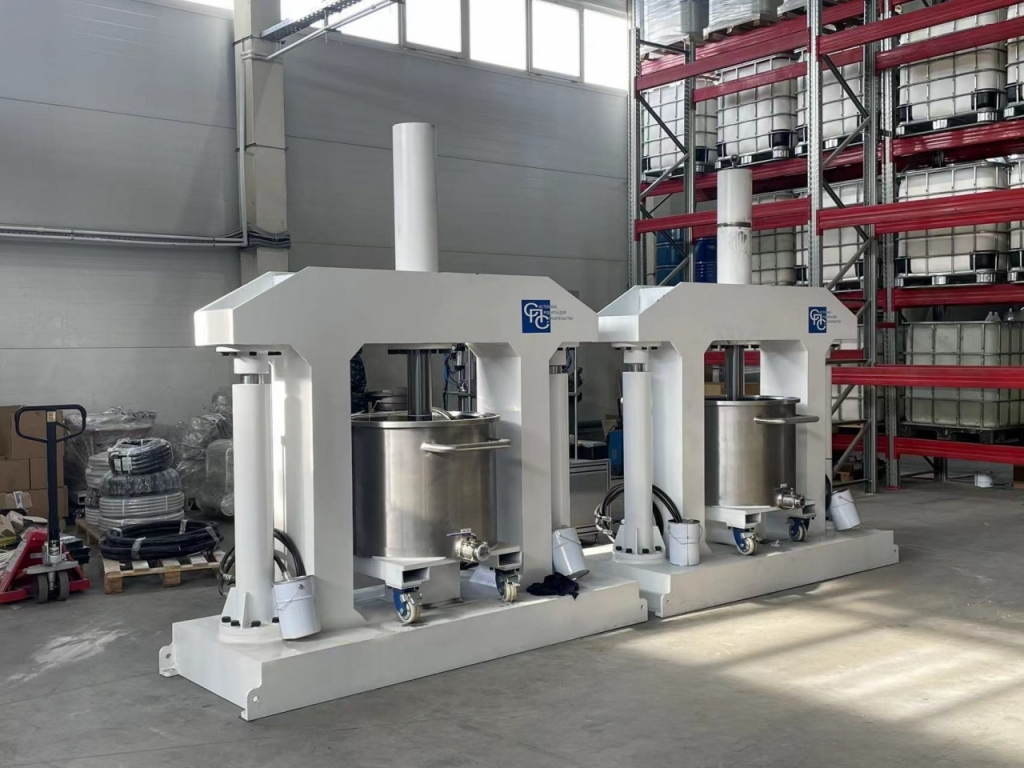

После завершения смешивания основной блок поднимается, гидравлические фиксаторы освобождают дежу, после чего она перемещается к прессу SYC-800. Прижимная плита пресса входит в дежу и обеспечивает контролируемое выдавливание высоковязкого продукта для его последующей подачи на фасовку. Усилие прижимной плиты составляет 80 т. Оборудование может работать в режиме непрерывного или контактного выдавливания.
Фасовочная машина дозирует готовый продукт в тару массой до 30 кг. После заполнения выполняется укупорка тары. Производительность фасовочного и укупорочного оборудования составляет от 2 до 4 единиц тары в минуту, точность фасовки — от ±20 до ±40 г.
Управление планетарным смесителем осуществляется через отдельный электрический шкаф на базе ПЛК Siemens S7-1200 и взрывозащищенного сенсорного дисплея диагональю 12 дюймов. Оператор может запускать и останавливать функциональные блоки, регулировать скорость, контролировать температуру и вакуум, задавать автоматические программы обработки и управлять подъемом основного блока.
Система безопасности контролирует положение дежи, состояние гидравлических фиксаторов, положение крышки и давление внутри рабочей камеры. При нарушении установленных условий запуск смесителя или опускание дежи блокируется. Для визуального отображения состояния оборудования предусмотрен трехцветный сигнальный свет.
Детали смесителя, дежи и пресса, контактирующие с продуктом, изготовлены из нержавеющей стали SUS316. Контактирующие части фасовочной машины выполнены из нержавеющей стали 304. Оборудование линии смешивания имеет взрывозащищенное исполнение Ex d IIB T4 Gb.
Преимущества производственной линии шпатлевки SIEHE:
- комплексное выполнение операций смешивания, диспергирования, вакуумирования, выгрузки, фасовки и укупорки;
- максимальный рабочий объем одной подкатной дежи — 800 л;
- двойные планетарные смесительные валы с винтовыми лопастями;
- две съемные и регулируемые высокоскоростные диспергирующие фрезы;
- независимый скребок из PTFE для удаления материала со стенок дежи;
- частотное регулирование скорости смесителя и диспергирующих фрез;
- обработка продукта под вакуумом с применением пластинчато-роторного насоса;
- непосредственный контроль температуры обрабатываемого материала;
- возможность нагрева или охлаждения продукта через рубашку подкатной дежи;
- гидравлическая фиксация подкатной дежи;
- прижимное усилие пресса до 80 т;
- непрерывный или контактный режим выдавливания продукта;
- автоматизированное управление на базе ПЛК Siemens S7-1200;
- настройка программ обработки по времени, скорости, температуре и другим параметрам;
- детали, контактирующие с продуктом, изготовлены из нержавеющей стали SUS316;
- зеркальная полировка рабочих поверхностей для облегчения очистки;
- система блокировок, контролирующая положение дежи, фиксаторов, крышки и давление;
- взрывозащищенное исполнение оборудования линии смешивания Ex d IIB T4 Gb;
- фасовка продукта в тару до 30 кг;
- производительность фасовки и укупорки от 2 до 4 единиц тары в минуту.

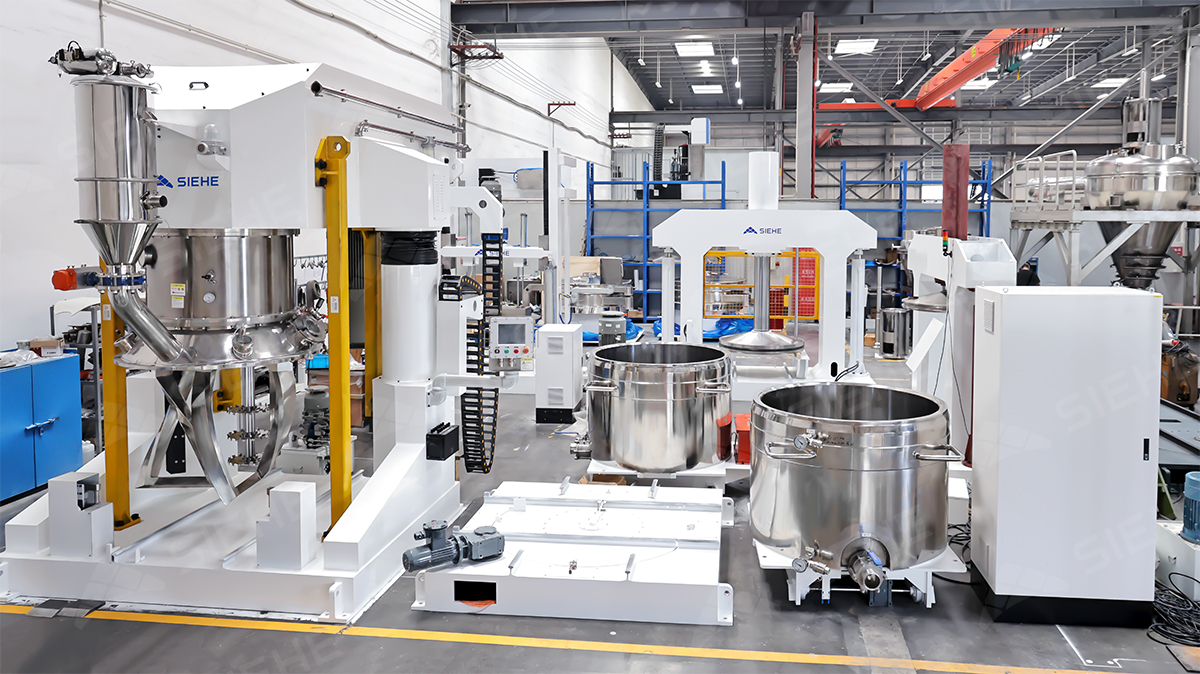

Производственная линия для шпатлевки SIEHE 800 л представляет собой комплекс оборудования для изготовления высоковязких строительных и отделочных составов. Планетарное смешивание, высокоскоростное диспергирование и вакуумная обработка позволяют получать однородный продукт, после чего готовая масса выгружается гидравлическим прессом, дозируется и укупоривается.
Сфера применения:
- Производство эпоксидных шпатлевок быстрого отверждения;
- Производство строительных и отделочных шпатлевок;
- Изготовление высоковязких пастообразных составов;
- Смешивание и диспергирование порошковых и жидких компонентов;
- Производство материалов, требующих вакуумной деаэрации;
- Изготовление составов, требующих контролируемого нагрева или охлаждения;
- Фасовка высоковязких продуктов в тару массой до 30 кг.
| Параметр | Значение |
| Назначение | Производство и фасовка шпатлевки |
| Максимальный рабочий объем дежи | 800 л |
| Расчетный объем дежи | 1070 л |
| Электропитание основного оборудования | 380 В, 50 Гц, 3 фазы |
| Взрывозащита смесителя, дежи и пресса | Ex d IIB T4 Gb |
| Материал контактирующих частей смесителя, дежи и пресса | Нержавеющая сталь SUS316 |
| Материал контактирующих частей фасовочной машины | Нержавеющая сталь 304 |
| Система управления смесителем | ПЛК Siemens S7-1200 |
| Интерфейс управления смесителем | Взрывозащищенный сенсорный дисплей, 12 дюймов |
| Производительность фасовки и укупорки | 2-4 единицы тары в минуту |
| Диапазон дозирования | 0-30 кг |
| Состав линии | Планетарный смеситель, 2 подкатные дежи, гидравлический пресс, вакуумный насос, фасовочная машина с укупоркой |
Комплект поставки линии производства шпатлёвки SIEHE (рабочий объём 800 литров):
- 1 комплект — модель SXJB-800 Планетарный смеситель (смесительная и диспергирующая часть) ;

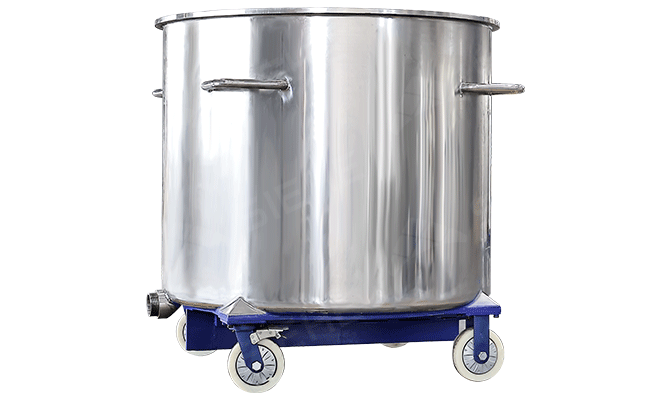

- 2 шт. — модель SLG-800 Подкатная дежа;
- 1 шт. — модель SYC-800 Пресс;
- 1 шт. — Вакуумный насос для линии + фильтры и соединения (объём 800 литров);
- 1 комплект — Фасовочная машина с укупоркой;
- 1 шт. — Руководство по эксплуатации на русском языке (USB-флешка / e-mail);
- 1 шт. — Сертификат производителя (SIEHE).
Дополнительные аксессуары / опции:
По запросу (согласно техническому заданию / ТЗ от клиента)
