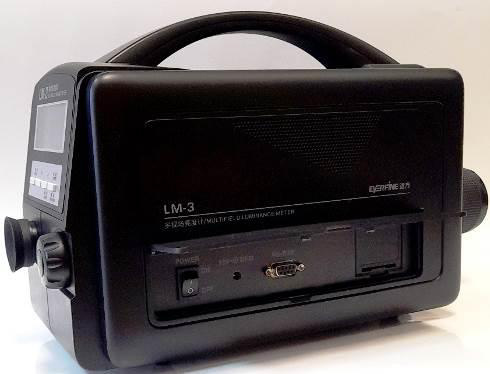

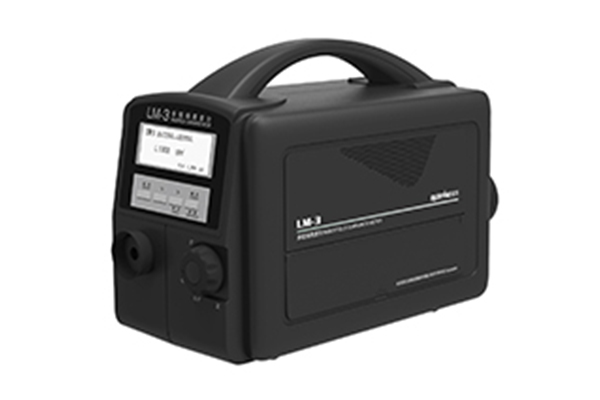

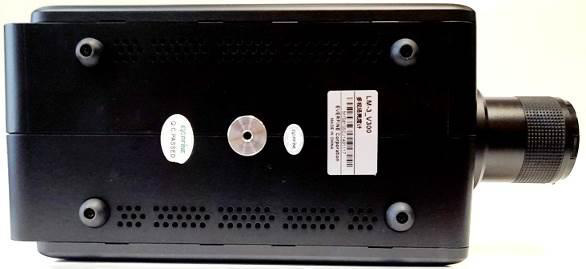

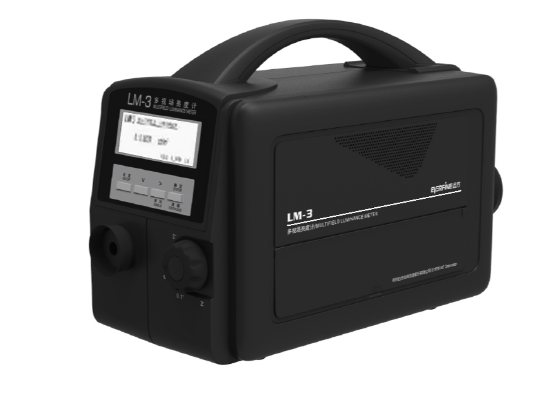

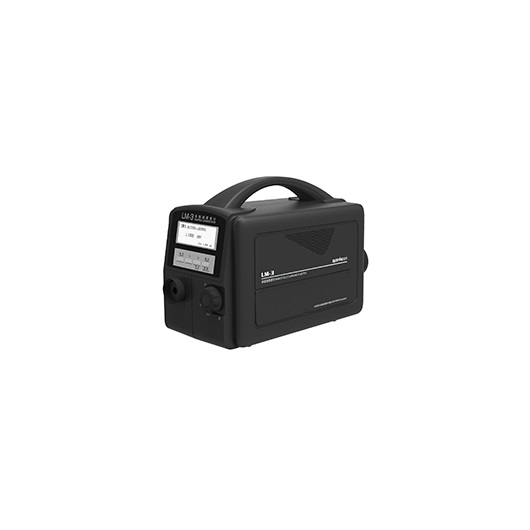

Портативный прибор LM-3 (яркомер / luminance meter) от мирового бренда / производителя Everfine разработан на основе оптической телескопической системы. Технологии визуализации позволяют измерять яркость объекта в бесконтактном режиме.
Для обеспечения высокой точности и стабильности измерений яркомер LM-3 использует высокостабильные компоненты фотоэлектрического обнаружения с кривыми спектрального отклика, соответствующими кривым CIE.
Яркомер LM-3 используется в для измерений характеристик в приборных панелях, цифровых трубках, подсветке, экранах мобильных телефонов, светодиодных дисплеях, OLED-дисплеях, телевизорах с плоским экраном FPD, проекционных экранах, дорожном освещении, ландшафтном освещении, источниках света и светоизлучающих устройствах, светофорах и других областях.
Прибор поставляется вместе с ПО (программное обеспечение) / Software Everfine версия «PHI_V2.00». Яркомер LM-3 имеет функцию измерения яркости, а ПО предназначено для передачи данных, позволяет сохранять, анализировать и распечатывать данные непосредственно через компьютер.
Основные характеристики:
- Спектральная характеристика элементов фотодетектора полностью соответствует CIE V(λ).

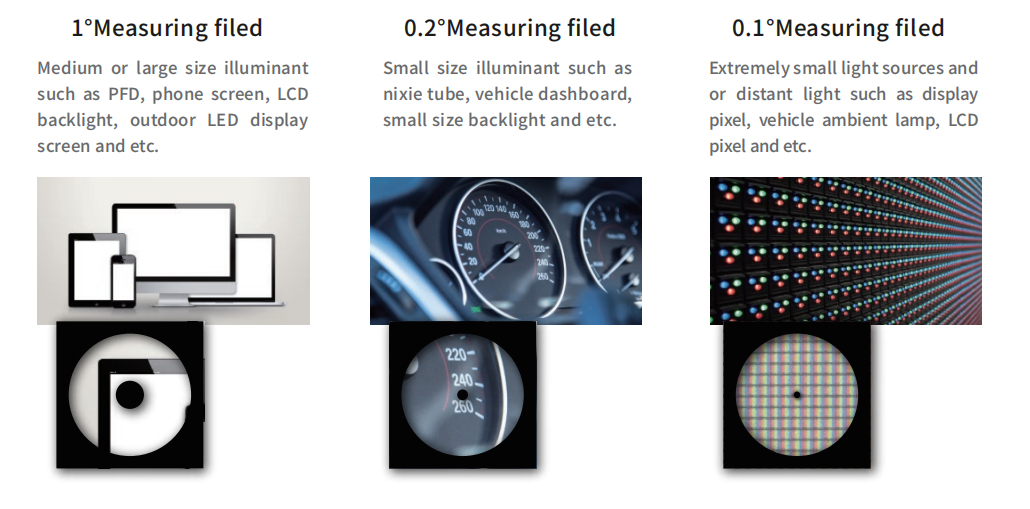

- Переключатель различных углов обзора: 2° , 1° , 0,2° , 0,1°. Подходит для измерения как небольших источников света, таких как индикаторы и приборные панели, так и для осветительных приборов большого размера, таких как наружные светодиодные дисплеи.
- Широкий диапазон измерения яркости от 0,001 кд/м2 до 4000 000 кд/м2.
- Встроенный дисплей для удобства тестирования.
- От 0,4 м ~ до пределов видимости: доступно измерение объектов от малого до очень большого расстояния, используется высококачественный объектив с большой апертурой.
Параметры:
- Функция измерения: яркость (Y)
- Фокусное расстояние объектива: f=85 мм
- Поле обзора: 8°
- Расстояние измерения: 0,4 м~бесконечность (объектив для макросъемки поставляется опционально)
- Углы обзора: 2° , 1° , 0,2° , 0,1°
- Минимальный размер измеряемого объекта (0,4 м)~Φ11 мм , ~Φ5,6 мм~Φ1,1 мм~Φ0,55 мм
- Диапазон измерения яркости кд/м 2 (при стандартном источнике A) : 0,001~4000 000 ( разные диапазоны при разных углах обзора )
- Диапазон измерения яркости кд/м2 ( при стандартном источнике А) : ±2,5%±1 цифра/±3%±1 цифра

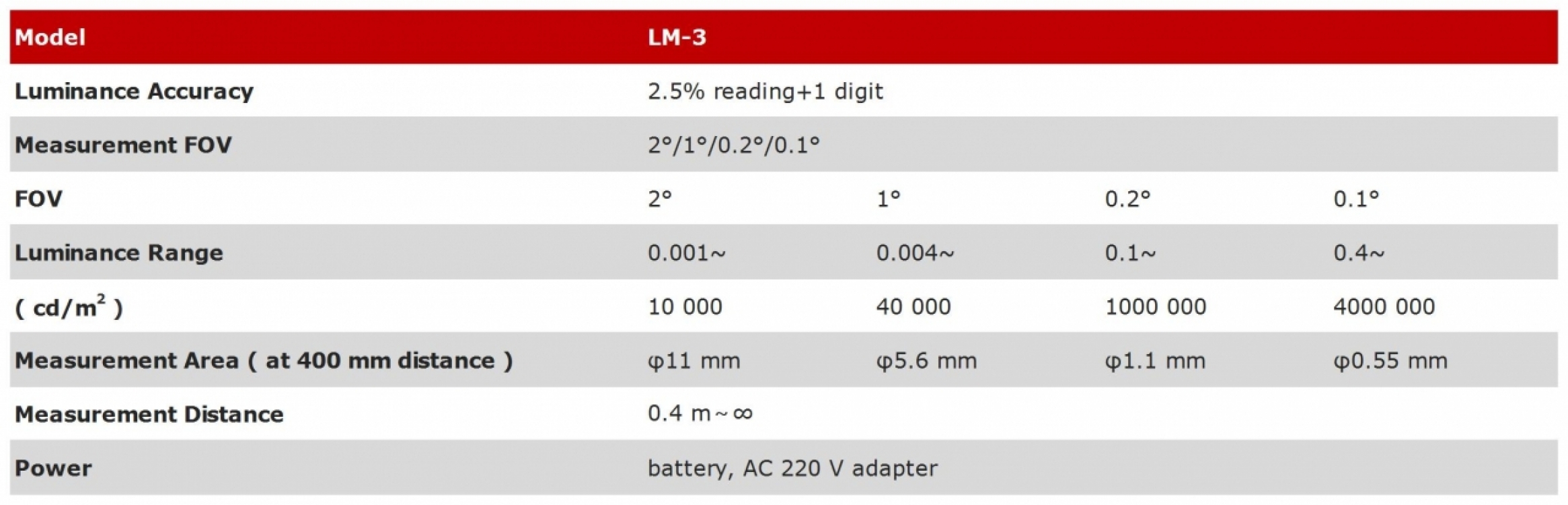

Технические характеристики (Таблица l):
| Угол измерений | 2º | 1º | 0,2º | 0,1º |
| Диапазон показаний яркости (кд/м2) | 0,001~10 000 | 0,004~40 000 | 0,1~1 000 000 | 0,4~4 000 000 |
| Диапазон показаний яркости (кд/м2) кратко | от 10 в -3 до 10 в 4 | от 4*10 в -3 до 4·10 в 4 | от 10 в -1 до 10 в 6 | от 4*10 в -1 до 4·10 в 6 |
| Минимальный диаметр область измерений в зависимости от угла измерений — на расстоянии 0,4 м (мм) | ~Φ11 мм | ~Φ5,6 мм | ~Φ1,1 мм | ~Φ0,55 мм |
Технические характеристики (Таблица ll):
| Функции измерения | Яркость (Y) |
| Фокус линзы | 85 мм |
| Поле зрения | 8º |
| Диапазон регулирования оптической силы объектива, дптр | от — 4 до + 2 |
| Расстояние проведения измерений | от 0,4 до бесконечности |
| Широкий диапазон измерения яркости | от 0,001 кд/м2 до 4 000 000 кд/м2 |
| Широкий диапазон измерения яркости (кратко) | от 10 в -4 до 4·10 в 6 |
| Точность измерения яркости | ±2,5% показания +1 разряд (в соответствии со стандартом JJG211-2005 ≦3%) |
| Интерфейс связи | RS-232-C для подключения к ПК |
| Дисплей | ЖК-дисплей с регулируемой подсветкой |
| Электропитание | от трех элементов питания типа CR123A 9 В |
| Электропитание | от адаптера переменного тока 12 В |
| Габариты (H * W * L) | 235 мм (высота/ H) * 162 мм (ширина/W) * 390 мм (длина/L) |
| Вес без кейса / Вес в кейсе | 4,7 кг. / примерно 5,9 кг. |
Комплект поставки:
- 1 шт. — Яркомер Everfine LM-3 (работает от кабеля/адаптера питания или от литиевых батареек);
- 3 шт. — Батарейка литиевая 3 В (типоразмер CR123A, диаметр 17 мм, высота 34.2 мм);
- 1 шт. — Кабель / адаптер питания 12 В (от 100 В до 240 В, от 50 Гц до 60 Гц), вилка предназначена для розеток в РФ;
- 1 шт. — Программное обеспечение / ПО для ПК Software Everfine версия «PHI_V2.00» (входит в комплект или загрузка с официального сайта Everfine);
- 1 шт. — USB-кабель (порт RS232) для передачи данных на ПК;
- 1 шт. — Прочный кейс для хранения и переноски / транспортировки;
- 1 шт. — Руководство по эксплуатации на русском языке (USB-флешка);
- 1 шт. — Сертификат производителя (Everfine);
- 1 шт. — Сертификат калибровки от производителя (Everfine);
- 1 шт. — Свидетельство российской поверки «ФГБУ ВНИИОФИ» г. Москва (1 год).
Дополнительные аксессуары / опции:
- Вспомогательный объектив AL-4 (Auxiliary Lens / AUXILIARY LENS) — расстояние проведения испытания — 145 мм, поле наблюдения — Ф20 мм;
- Вспомогательный объектив AL-10 (Auxiliary Lens / AUXILIARY LENS) — расстояние проведения испытания — 32 мм, поле наблюдения — Ф5 мм;
- Штатив-тренога (трипод / tripod) рекомендованная грузоподъемность не менее 18 кг.
Пользователи могут выбрать один из вспомогательных объективов в соответствии с размером испытуемых объектов / устроиств. При помощи различных вспомогательных объективов можно выполнять измерения небольших объектов или светильников, находящихся на близком расстоянии.
