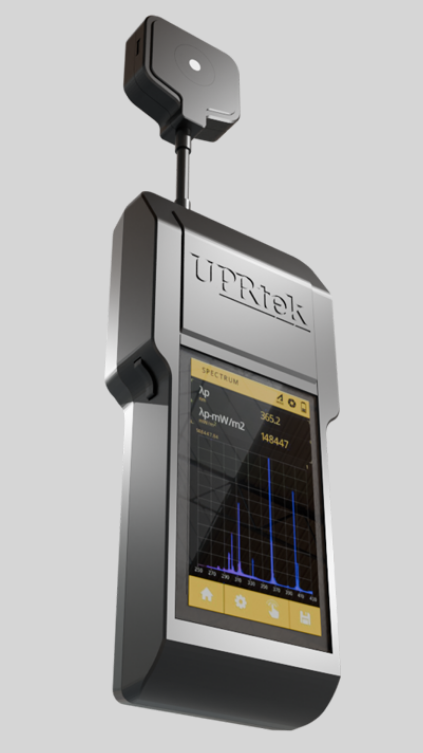

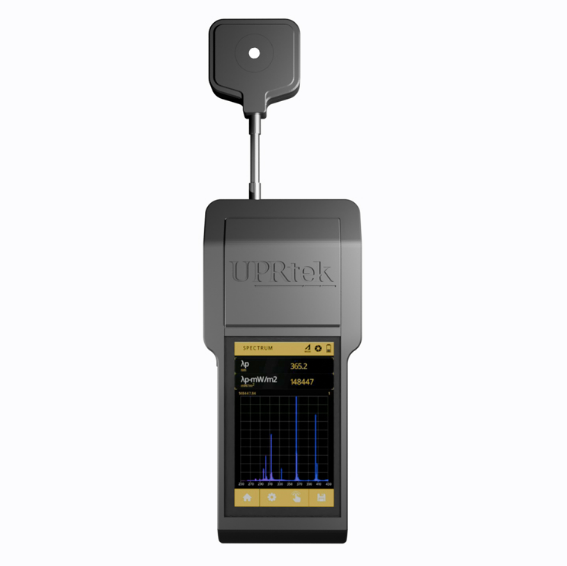

Спектрометр UPRtek UV100N высокоточный прибор лабораторного уровня, который предназначен для измерения количества и качества ультрафиолетового света, используемого в различных областях, таких как производство UV / УФ-ламп, обработка промышленных пластин, медицинская стерилизация и отверждение полимеров.
Такие области применения, как «отверждение» или «затвердевание» полимерных материалов с помощью УФ-излучения, требуют различных длин волн УФ-излучения в зависимости от молекулярных свойств полимерного материала, что требует гибкого устройства для измерения длины УФ-волны света. Прибор UV100N обеспечивает точные и надёжные данные УФ-излучения для контроля качества и исследований.
Компания UPRtek разработала спектрометр / радиометр UV100N как универсальный прибор, в котором используется один многоволновой зонд, что устраняет необходимость в нескольких датчиках, а его тонкий корпус обеспечивает доступ к труднодоступным или наклонным позициям. Прибор при измерениях отображает спектральный график для визуального подтверждения характеристик УФ-излучения, а также числовые данные для простого поиска и устранения неисправностей.
В отличие от традиционных радиометров и УФ-измерителей на основе фильтров, спектрометр UPRtek UV100N использует спектральную технологию (передовая технология измерения УФ-излучения), обеспечивая более быстрые и точные измерения УФ-излучения в нескольких УФ-диапазонах: УФ-А (320-400 нм); УФ-В (280-320 нм); УФ-С (100-280 нм).
Благодаря точности ±5% (от 10 до 500 мВт/см²) и цифровому разрешению 16 бит, UV100N превосходит традиционные УФ-измерители. Технология дифракционной решетки устраняет пробелы в измерениях (5–20 нм), характерные для измерителей с фильтрами, обеспечивая точное разделение длин волн.
UV / УФ спектрометры и радиометры на основе фильтров, составляющие 80% рынка UV / УФ-измерителей, не способны обеспечить точные измерения для современных задач. Кроме того, у таких приборов должны меняться вспомогательные датчики для измерения различных длин волн. Эти измерительные приборы дают только «числовые» данные без графика спектра, в отличии от UV100N.
Преимущества / особенности:

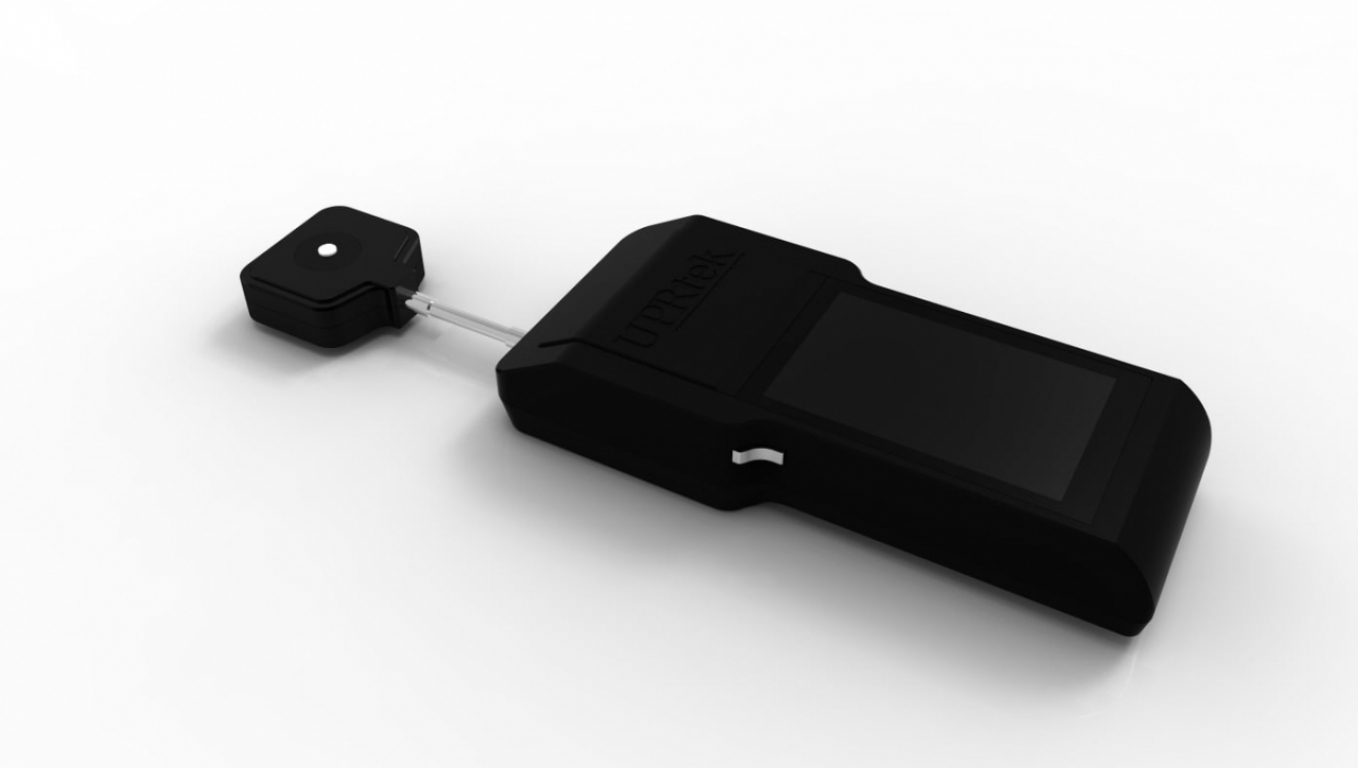

Ручной и портативный: легкая конструкция, идеально подходит для измерений в любом месте, на производственных линиях, в лабораториях и на заводах.
Диапазон длин волн: работая в диапазоне длин волн от 250 до 400 нм, измеряет излучение UVA, UVB и UVC со спектральной шириной полосы пропускания приблизительно 1 нм, что значительно превосходит точность традиционных UV спектрометров с фильтрами.
Линейный КМОП-сенсор (CMOS) спектрометра UPRtek обеспечивает воспроизводимые измерения с точностью ±0,8 нм, гарантируя надежные результаты.
Один многоволновой зонд устраняет необходимость приобретения и использования нескольких датчиков.
Расширенные возможности зонда: предлагает удлинители зонда длиной 20 см и 30 см для сканирования длинных полос УФ-излучения, обеспечивая единообразие источника света.

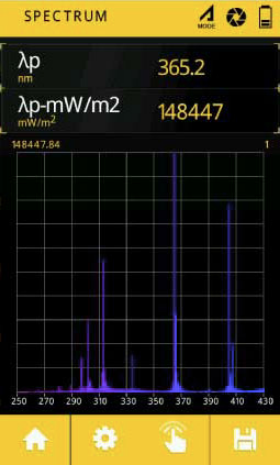

Спектральный график при измерениях: прибор отображает спектральный график для визуального подтверждения характеристик УФ-излучения, а также числовые данные для простого поиска и устранения неисправностей.
Технология дифракционной решетки: устраняет пробелы в измерениях (5–20 нм), характерные для измерителей с фильтрами, обеспечивая точное разделение длин волн.
Регистрация данных: обеспечивает непрерывную запись данных для анализа тенденций.
Универсальное применение: подходит для различных применений УФ-излучения, требующих универсальности и спектральной визуализации.

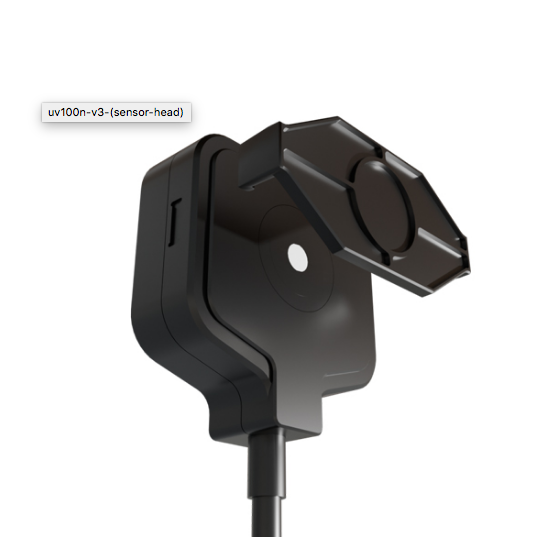

Компактная конструкция датчика: небольшой и тонкий датчик, подходящий для измерений в ограниченном пространстве или при сложных углах.

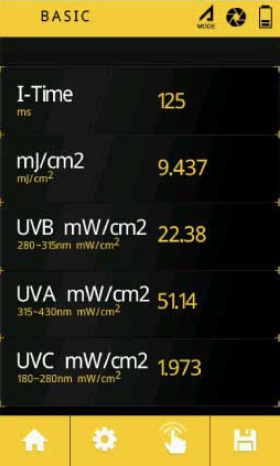

Автоматический и ручной режимы: настраиваемые параметры измерений для базового, спектрального, регистрационного и аналитического режимов.
Сфера / область применения:
Отверждение полимеров
Производство UV / УФ-ламп
Медицинская стерилизация
Обработка промышленных пластин
Образование университеты и научные центры
Контроля плазмы в режиме реального времени в производстве полупроводников
Технические характеристики «ОСНОВНЫЕ ПАРАМЕТРЫ, СПЕКТР» (таблица 1):
| Тип матрицы / Сенсор | Линейный КМОП-сенсор / датчик изображения (CMOS) |
| Диапазон длин волн | 250 — 400 нм |
| Шаг значения длины волны | 1 нм |
| Ширина спектральной полосы | около 1 нм (половина ширины полосы) |
| Воспроизводимость длины волны | ±0,8 нм |
| Диапазон измерений 1 (UVA) | УФ-А: 315–400 нм / 0,5–10,000 мВт/см2 |
| Диапазон измерений 2 (UVB) | УФ-В: 280–315 нм / 0,5–8,000 мВт/см2 |
| Диапазон измерений 3 (UVC) | УФ-С: 250–280 нм / 0,5–6,000 мВт/см2 |
| Точность 1 | ± 3% (10–5,000 мВт/см2) |
| Точность 2 | ± 5% (1–3,000 мВт/см2) |
| Точность 3 | ± 8% (0,5–1,000 мВт/см2) |
| Рассеянный свет | Макс. — 25 дБ |
| Диапазон времени интегрирования | 3 — 2000 мс |
| Цифровое разрешение | 16 бит |
| Функция захвата | Однократно / Непрерывно |
| Калибровка по чёрному | Автоматическая |
Технические характеристики «КОНФИГУРАЦИЯ» (таблица 2):
| Дисплей / Touch Screen | 4,3 дюйма сенсор. LCD дисплей, с разрешением 800×480 пикс. |
| Максимальное количество файлов | ≒ 68 000 файлов при использовании SD-карты 8Гб (Excel) |
| Время работы от аккумулятора | до 3 часов непрерывной работы (полная зарядка) |
| Батарея, питание | Адаптер USB, 3200мАч (литий-ионная батарея 3,7В) |
| Хранение / передача данных | Карта Micro SD / USB-C / Bluetooth (iOS и Android) |
| Формат данных | Совместим с Excel (Microsoft Office) |
| Рабочая температура / влажность | от 0°C до + 35°C, отн. влаж. 70% или ниже, без обр. конденсата |
| Температура хранения / влажность | от — 10°C до + 40°C, отн. влаж. 70% или ниже, без обр. конденсата |
| Язык интерфейса | Русский, Английский, Китайский, Немецкий, Французкий и тд. |
| Размер (В x Ш x Г) | 226мм x 100мм x 43,26мм |
| Вес (с аккумулятором) | 870г ± 10г |
Комплект поставки:
- 1 шт. — Спектрометр UPRtek UV100N;
- 1 шт. — Аккумуляторная батарея;
- 1 шт. — Прочный алюминиевый кейс для транспортировки;
- 1 шт. — Чехол из плотной ткани для хранения;
- 1 шт. — Адаптер питания + кабель USB (зарядка / передача на ПК);
- 1 шт. — ПО для ПК (загрузка с официального сайта);
- 1 шт. — Руководство по эксплуатации на русском языке (e-mail);
- 1 шт. — Сертификат калибровки / производителя (UPRtek).
Дополнительные аксессуары / опции:
- ПО / Software для ПК и ноутбука: uSpectrum, uFlicker;
- ПО / Software для смартфона (мобильное приложение): Spectrum App.
