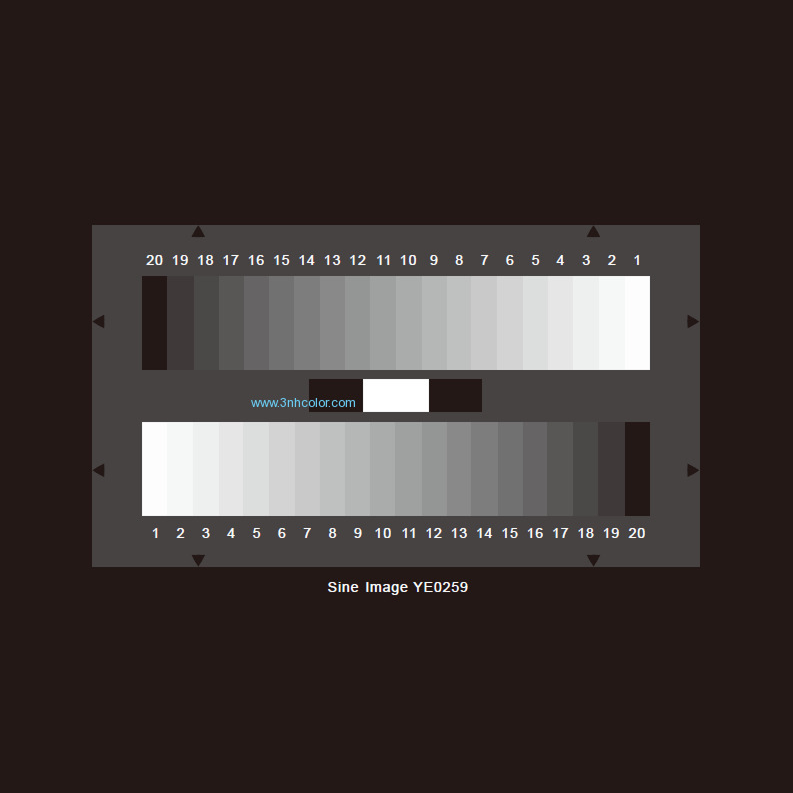

20-ступенчатая шкала серого SINE IMAGE / 3NH YE0259 предназначена для проверки динамического диапазона вещательных камер на мониторе формы сигнала. Две 20-ступенчатые логарифмические шкалы серого расположены на сером фоне (D = 1,35).
Технические характеристики:
| Модель | YE0259 |
| Размер | 280*157,5 мм (по индивидуальному заказу) |
| Материал | Пленочный |
| Соотношение | 0,672916667 |
| Тип | Прозрачный |
Диапазон контрастности серых шкал составляет 10 000:1
Данный тип карты может быть прозрачным / светопропускающим и настраивается под ваши потребности.
Значения 20-балльной шкалы серого следующие:
| Поле | Эталонная плотность |
| 1 | 0,03 |
| 2 | 0,10 |
| 3 | 0,17 |
| 4 | 0,24 |
| 5 | 0,32 |
| 6 | 0,41 |
| 7 | 0,50 |
| 8 | 0,59 |
| 9 | 0,70 |
| 10 | 0,81 |
| 11 | 0,94 |
| 12 | 1,08 |
| 13 | 1,23 |
| 14 | 1,41 |
| 15 | 1,61 |
| 16 | 1,85 |
| 17 | 2,15 |
| 18 | 2,53 |
| 19 | 3,08 |
| 20 | 4,03 |
| Исходный | 1,35 |
